Прима-МВ 25 Вт
Авиационная бортовая радиостанция «Прима-МВ» предназначена для обеспечения телефонной радиосвязи на фиксированных частотах МВ диапазона воздушных судов (самолетов, вертолетов) с наземными пунктами управления и с морскими судами, а также между собой.

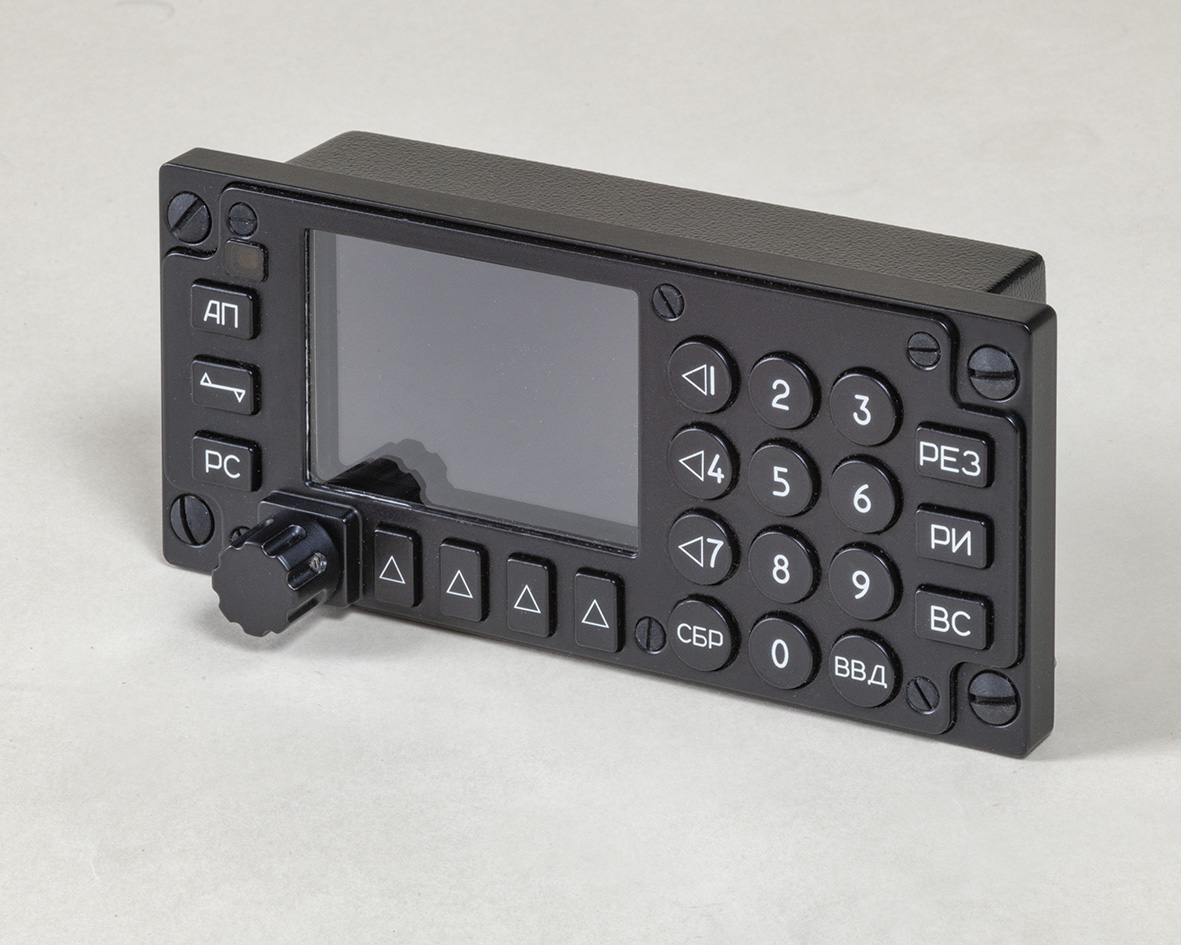

Имеет два варианта исполнения — с пультом управления и без пульта управления.
Радиостанция обеспечивает:
- двустороннюю симплексную телефонную радиосвязь в режиме фиксированных радиочастот;
- работу с авиационными бортовыми антеннами диапазона 118-174 МГц с номинальным сопротивлением 50 Ом с КСВН до 3,0;
- защиту выходных цепей передатчика от перегрева, КЗ и ХХ антенно-фидерного тракта;
- защиту при переполюсовке напряжения питания;
- защиту при воздействии на вход ВЧ сигнала большой амплитуды (ЭДС до 7 В) в диапазоне рабочих частот;
- цикличность работы ПРД/ПРМ в соотношении 1:3;
- работу без охлаждения во всем диапазоне рабочих температур;
- работу с стандартными бортовыми авиационными гарнитурами лётчиков.
Отличительные особенности:
- расширенный диапазон частот;
- отключаемый сканирующий аварийный приемник (121,5 или 156,8 МГц);
- отключаемый подавитель шума с регулируемым порогом;
- повышенная выходная мощность (A3E/F3E,G3E) 25/30 Вт + режим пониженной мощности;
- взаимодействие с аппаратурой селективного вызова SELCAL;
- интерфейсы управления ARINC-429, RS-422, CAN;
- встроенные средства контроля состояния;
- небольшие габариты и масса.
Класс излучения |
Диапазон частот, МГц |
Шаг сетки частот, кГц |
Вид модуляции |
---|---|---|---|
5K0A3EJN |
118,000...136,99166 |
8,33 |
АМ |
5K0A3EJN |
118,000...136,975 |
25 |
АМу |
6K8A3EJN |
118,000...173,975 |
25 |
AMш |
20K2F3EJN | 118,000...173,975 | 25 | ЧМ |
13K6G3EJN |
156,000...173,975 |
25 |
ФМ |
Технические характеристики
Параметр | Значение |
---|---|
Относительная погрешность частоты | 1×10−6 |
Чувствительность приемника, мкВ | 1,5 |
Среднее время наработки на отказ, ч | 5000 |
Потребляемая мощность, Вт | 150/30 ( режим ПРД/ПРМ) |
Количество программируемых каналов | 40 |
Цикличность работы (режим ПРД/ПРМ), мин | 1/3 |
Масса приемопередатчика, кг, не более | 2,2 |
Температура окружающей среды, °С | |
- приемопередатчик | 50°С /−40°С /+70°С /+75°С (кр. пониженная/пониженная/повышенная/кр. повышенная) |
- пульт управления | −40°С/−20°С/+55°С/+60°С (кр. пониженная/пониженная/повышенная/кр. повышенная) |
Габаритные размеры, мм | |
- Приемопередатчик | 153×61×198 |
- Пульт управления | 146×67×122 |
Время готовности с выходом на заданную стабильность частоты, мин, не более | 2,5 |
Выходная мощность в классах излучения (A3E/F3E, G3E), Вт: | |
- в режиме полной мощности (100 %) | 25/30 |
- в режиме пониженной мощности (20 %) | 5/6 |
Нелинейность передающего тракта, не более | 7% |
Уровень побочных излучений (от уровня несущей), дБ | −65 |
Нелинейность приемного тракта, не более | 5% |
Питание радиостанции: | |
- сеть постоянного тока с напряжением, В | 22,0...30,3 |
- номинальное напряжение,В | 28 |
